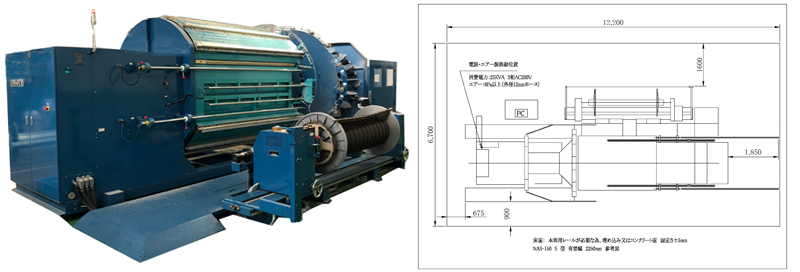

NAS-150型 NEW サンプル／短尺整経機
より速く、小ロット／短尺整経をこなす、品質及び整経時間を重視して開発された新機種。
特徴 整経時間の短縮
回転クリールに仕掛けられた糸の自由選択と複本数整経により大幅な整経時間の短縮が可能です。
整経品質の向上
- 従来の部分整経機同様の整列巻き整経（改装巻き整経）が可能です。
- 各バンドの巻本数により、移動ベルトのスピードをコントロールする事で整経長が長くても、整経ドラム上の、巻上げ糸層を、平滑にする事が可能です。
より速く、小ロット／短尺整経をこなす、品質及び整経時間を重視して開発された新機種。
回転クリールに仕掛けられた糸の自由選択と複本数整経により大幅な整経時間の短縮が可能です。
| Drum Circumference (ドラム周長) |
7m |
|---|---|
| Warping Width (整経幅) |
2,250mm(Option /特殊2,500mm) |
| Maximum Warping Length (最大整経長) |
21m～490m(Depend on yarn count & density / 糸種－密度よる) |
| Warping Speed (整経糸速) |
300～800m/min |
| Number of bobbin on creel (糸掛け本数) |
16 bobbins |
| Wound yarn aligning device (整列巻き機構) |
35mm stroke Maximum／最大移動距離 35mm |
| Maximum Band width. (最大バンド幅) |
10mm per 1 band / 1バンド10mmまで |
| Leasing Operation (綾取方式) |
1 front and 1 back / (前1-後1) |
| Wind Tension control & Yarn break detector |
Accumrators and Slide sensors (16 positions)張力調整／糸切れセンサー付帯 |
| Operation Switch (操作スイッチ) |
LCD Touch Display(液晶タッチスクリーン) |
| Operation Software (柄組ソフト) |
Windows Software (OS _ Windows XP) |
| Beaming Device (巻返装置) |
Direct beaming (Standard) 直接巻取方式(option _W type) Beam flange (ビームフランジ)1,000φ Length(長さ) 2,750mm(Max) |
| Supply Voltage (入力電圧) |
AC200,380,400,415,440V 50/60Hz 3 phases (4 cables) |
|---|---|
| Power Consumption (消費電力) |
25kw Max (最大) |
| Supply Air (圧縮空気) |
0.5 Mpa (5kg/㎠) or Higher (以上 推奨) |
